Инструкция по импорту и использованию базы данных в формате EPLAN шкафов DKC для группы продукции RAM block.
1) Введение
1.1 Назначение документа
Настоящая инструкция предназначена для пользователей, работающих в системе проектирования EPLAN, и описывает порядок импорта и использования базы данных компонентов DKC, предоставленной в Портале данных Альфа-Кор
Цель документа — пошагово объяснить, как правильно загрузить данные изделий, проверить корректность их интеграции в проектную среду EPLAN, а также эффективно использовать импортированные данные (каталог компонентов, макросы, изображения и технические характеристики) при разработке электротехнической документации.
Цель документа — пошагово объяснить, как правильно загрузить данные изделий, проверить корректность их интеграции в проектную среду EPLAN, а также эффективно использовать импортированные данные (каталог компонентов, макросы, изображения и технические характеристики) при разработке электротехнической документации.
Все скриншоты в данном руководстве приведены на примере версии EPLAN 2022, если интерфейс и функционал не отличаются от версии EPLAN 2.9 SP1.
В случае существенных различий будут предоставлены соответствующие пояснения или дополнительно приведены скриншоты, иллюстрирующие работу именно в версии EPLAN 2.9 SP1.
1.2 Поддерживаемые версии EPLAN
Работа Портала протестирована и совместима со следующими версиями программного обеспечения EPLAN:
EPLAN Platform, начиная с версии 2.9 SP1
EPLAN Platform, начиная с версии 2.9 SP1
При использовании более старых версий возможны частичные ограничения по отображению или отсутствию некоторых графических элементов.
1.3 Требования к конфигурации компьютера
- Операционная система компьютера должна быть поддерживаемой и совместимой с используемой версией EPLAN.
2) Импорт изделий с помощью портала данных
Портал данных Альфа-Кор предоставляет удобный онлайн-сервис для загрузки компонентов в EPLAN.
2.1 Особенности и условия использования:
Для доступа к функционалу требуется зарегистрироваться и авторизоваться на портале.
Подробности и условия использования доступны на официальном сайте: Портал данных Альфа-Кор
2.1 Особенности и условия использования:
- Регистрация и авторизация:
Для доступа к функционалу требуется зарегистрироваться и авторизоваться на портале.
- Онлайн-загрузка базы данных:
- Загрузка выполняется через веб-интерфейс из-под интерфейса EPLAN.
- За одну сессию можно загрузить до 200 изделий одновременно.
- Все связанные принадлежности (например, двери, монтажные платы, цоколи и т.д.) загружаются автоматически, вместе с основным изделием.
Подробности и условия использования доступны на официальном сайте: Портал данных Альфа-Кор
3) Настройка и описание базы данных
3.1 Описание базы данных
- Все изделия снабжены техническими данными и описанием на русском языке.
- База данных EPLAN включает все необходимые данные о компонентах, что позволяет пользователю самостоятельно сгенерировать спецификацию с артикулами производителей в любом удобном формате (PDF, Excel, XML и др.) средствами EPLAN
- Для каждого изделия представлены изображения.
- Для каждого изделия доступны ссылки на официальный сайт, PDF-документацию и инструкции.
- Для большинства изделий предоставлены 3D-макросы для использования в 3D-модели.

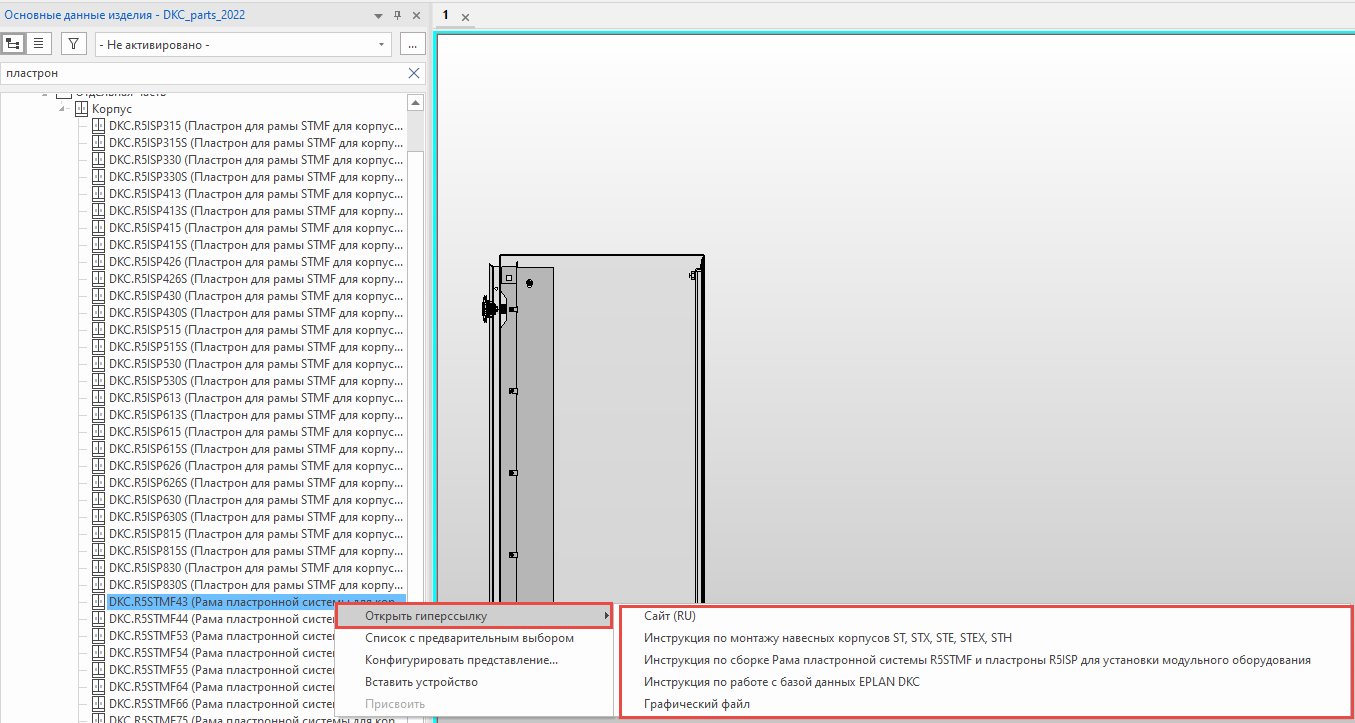

Рис. 1 Состав данных изделия в базе
3.2 Обозначения в именах изделий и списков

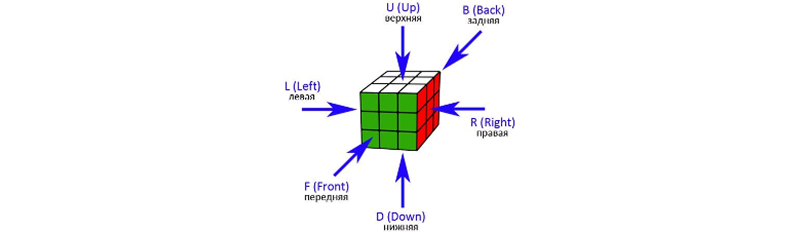

Рис. 2 Обозначения в именах
- L (Left) – левая сторона
- R (Right) – правая сторона
- F (Front) – передняя сторона
- B (Back) – задняя сторона
- U (Up) – верхняя сторона
- D (Down) – нижняя сторона
Эти обозначения помогают однозначно определить расположение и ориентацию элементов внутри шкафа при их выборе и размещении.
3.3 Настройка пользовательского отображения базы данных (структуры дерева) на основе атрибутов
При необходимости вы можете настроить индивидуальное отображение структуры базы данных изделий, используя атрибуты для построения иерархии (например, трёхуровневую структуру). Это позволяет упорядочить компоненты по логическим категориям, упрощая навигацию и поиск.
Для настройки выполните следующие действия:
Для настройки выполните следующие действия:
- Откройте базу данных изделий
- затем нажмите [Дополнительно] → Настройки.
- В поле Конфигурация дерева нажмите кнопку […].

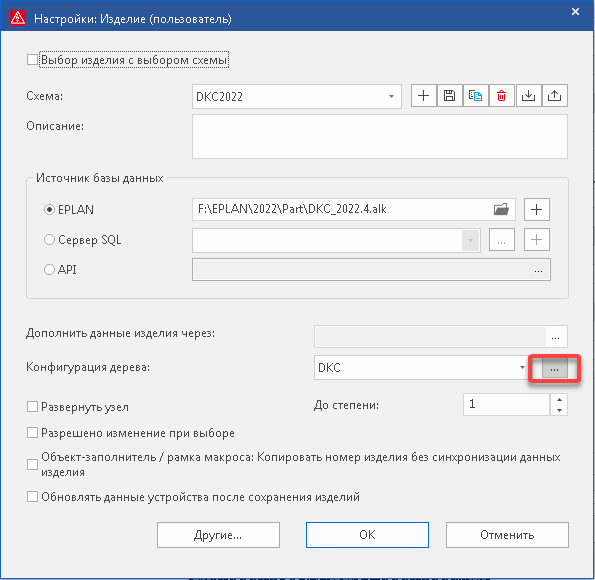

Рис. 3 Диалог настройки источника данных изделий
- Выберите пункт иконку Импортировать, затем укажите файл PMtc.DKC.xml (Данная схема будут представлена с инструкцией на официальном сайте компании DKC) для загрузки конфигурации отображения структуры базы данных.

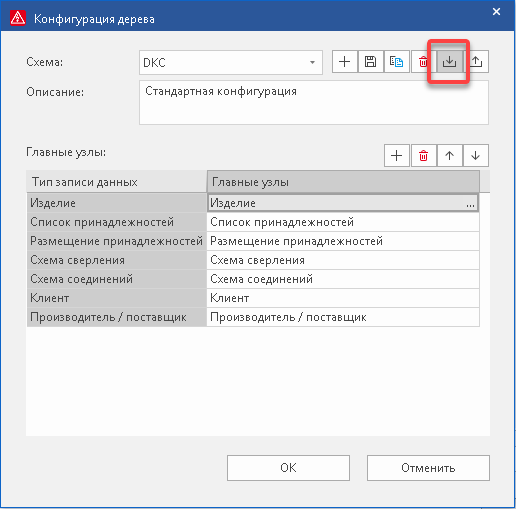

Рис. 4 Диалог настройки пользовательского отображения изделий
Дерево структуры базы данных, предоставленное производителем DKC, построено на основе атрибутов и организовано в виде трёхуровневой иерархии.
Дерево структуры базы данных, предоставленное производителем DKC, построено на основе атрибутов и организовано в виде трёхуровневой иерархии.

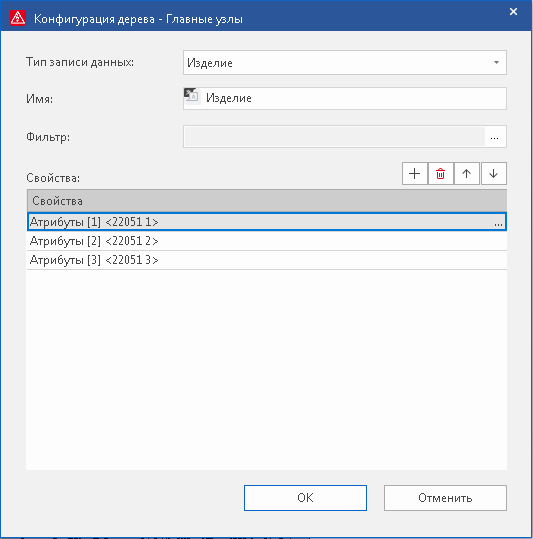

Рис. 5 Диалог настройки главных узлов отображения изделий
Дерево структуры базы данных, предоставленное производителем DKC, построено на основе атрибутов и организовано в виде трёхуровневой иерархии.
4) Размещение щитов в 3D пространстве: пошаговый рабочий процесс
4.1 Структура базы данных изделий
В разработанной базе данных изделия классифицированы по следующим типам (в соответствии с типами EPAN):
- Отдельная часть — это простое изделие, которое не включает в себя другие изделия и представляет собой самостоятельный элемент конструкции.
- Узел — это составная часть, состоящая из одного или нескольких изделий (отдельных частей или других узлов), объединённых в единую группу для выполнения определённой функции.
Тип изделий «Модули» в системе EPLAN в данной базе данных не используется.
С другой стороны, независимо от типа, изделия можно классифицировать по следующим категориям:
- Электрошкаф — это изделие БД, включающее в себя 3D-модель и набор подходящих принадлежностей.
- Принадлежности — дополнительные компоненты шкафа, которые его дополняют, например, рейки, козырьки, монтажные платы, панели цоколей и прочее.
4.2 Вставка электрошкафа
Предварительные условия:
Для версии EPLAN 2.9:
Для версии EPLAN 2022:
- Импортирована база данных (БД).
- Создан проект в EPLAN.
- Создано пространство листа.
Для версии EPLAN 2.9:
- Меню Вставить → Электрошкаф.
Для версии EPLAN 2022:
- Вкладка Вставить → группа команд Устройства → Электрошкаф.

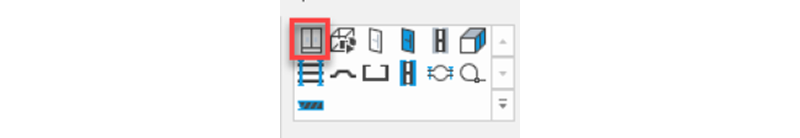

Рис. 6 Панель инструментов Pro Panel по выбору элемента.
- Далее нужно выбрать электрошкаф и разместить в пространстве листа

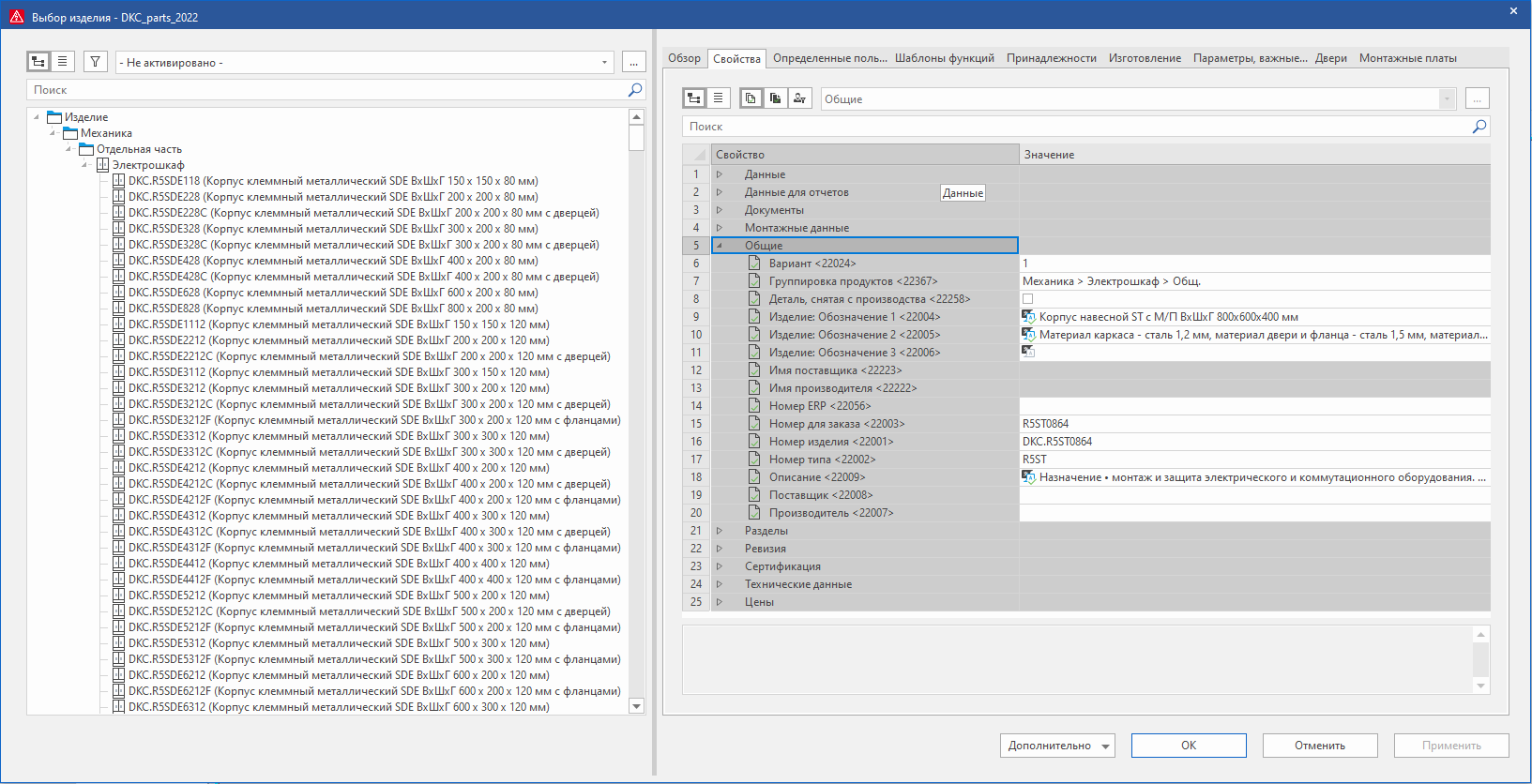

Рис. 7 Выбор конкретного шкафа в базе данных изделий.
В данной версии базы данных представлено 820 шкафов серий R5ST, R5SDE, R5SDI DKC, все они снабжены 3D макросами.
К каждому шкафу составлен индивидуальный список принадлежностей, с учётом габаритов, которые могут быть размещены в 3D.
4.3 Вставка принадлежностей для шкафа в 3D
Общий принцип:
Добавление принадлежностей (монтажных плат, боковых монтажных плат, рам и т.д.) выполняется в 3D-пространстве путем выбора элемента из базы данных изделий и вставки его в нужное место внутри основания шкафа.
Предварительные условия:
Добавление принадлежностей (монтажных плат, боковых монтажных плат, рам и т.д.) выполняется в 3D-пространстве путем выбора элемента из базы данных изделий и вставки его в нужное место внутри основания шкафа.
Предварительные условия:
- Импортирована база данных (БД).
- Создан проект в EPLAN.
- Создано пространство листа.
- Вставлен электрошкаф.
- В Навигаторе пространства листа необходимо выделить изделие Электрошкаф.

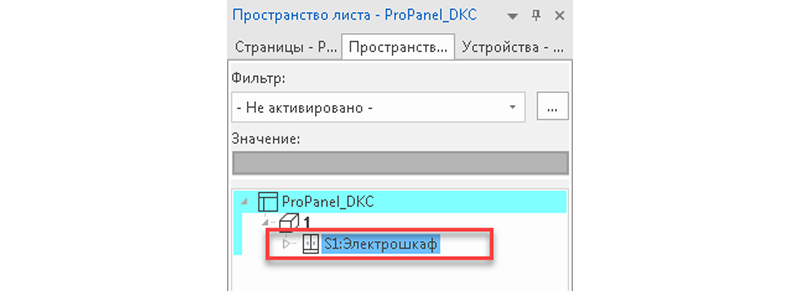

Рис. 8 Правильное выделение шкафа в навигаторе пространства листа
Для версии EPLAN 2.9:
Для версии EPLAN 2022:
- Перейти в меню Вставить → Принадлежности.
Для версии EPLAN 2022:
- Открыть вкладку Вставить → группа команд Устройства → выбрать Принадлежности.

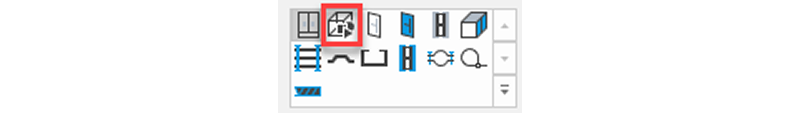

Рис. 9 Выбор принадлежностей в панели инструментов Pro Panel
- Стандартная вставка принадлежностей:
Выбрать нужные принадлежности из списка и добавить (стрелка вниз) их в область «Выбранные принадлежности» (нижняя часть окна). Выделить имя изделие в столбце «Выбор».

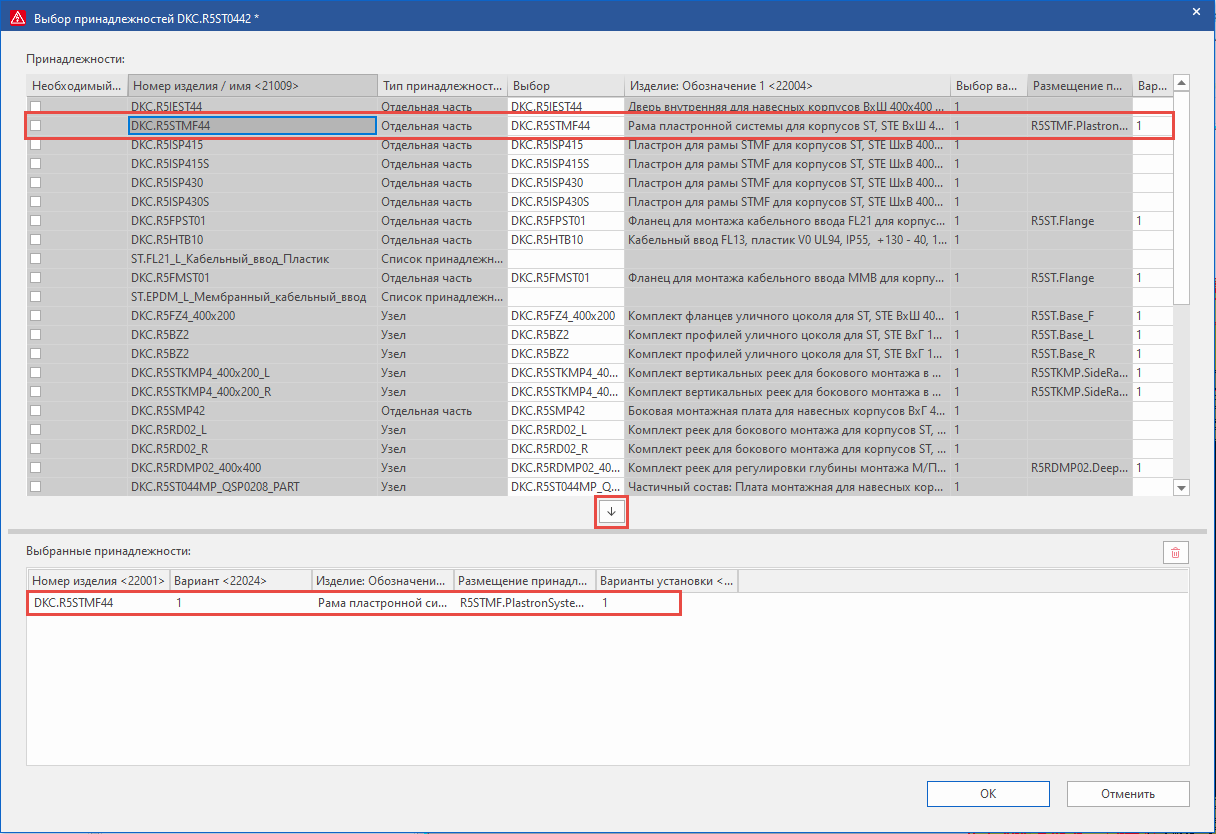

Рис. 10 Диалог вставки принадлежностей
- Вставка из списка вариантов (список принадлежностей)
В некоторых случаях вместо конкретных принадлежностей отобразится список принадлежностей. Это означает, что для данной позиции возможно использование нескольких вариантов изделий (например, разные типы стеклопластиковых цоколей — наземный, грунтовый и т.д.).
Порядок действий:
- Сначала выбрать список принадлежностей (позицию);
- В открывшемся окне — выбрать нужное изделие из доступных вариантов;
После выбора нажать стрелку вниз для добавления в 3D.

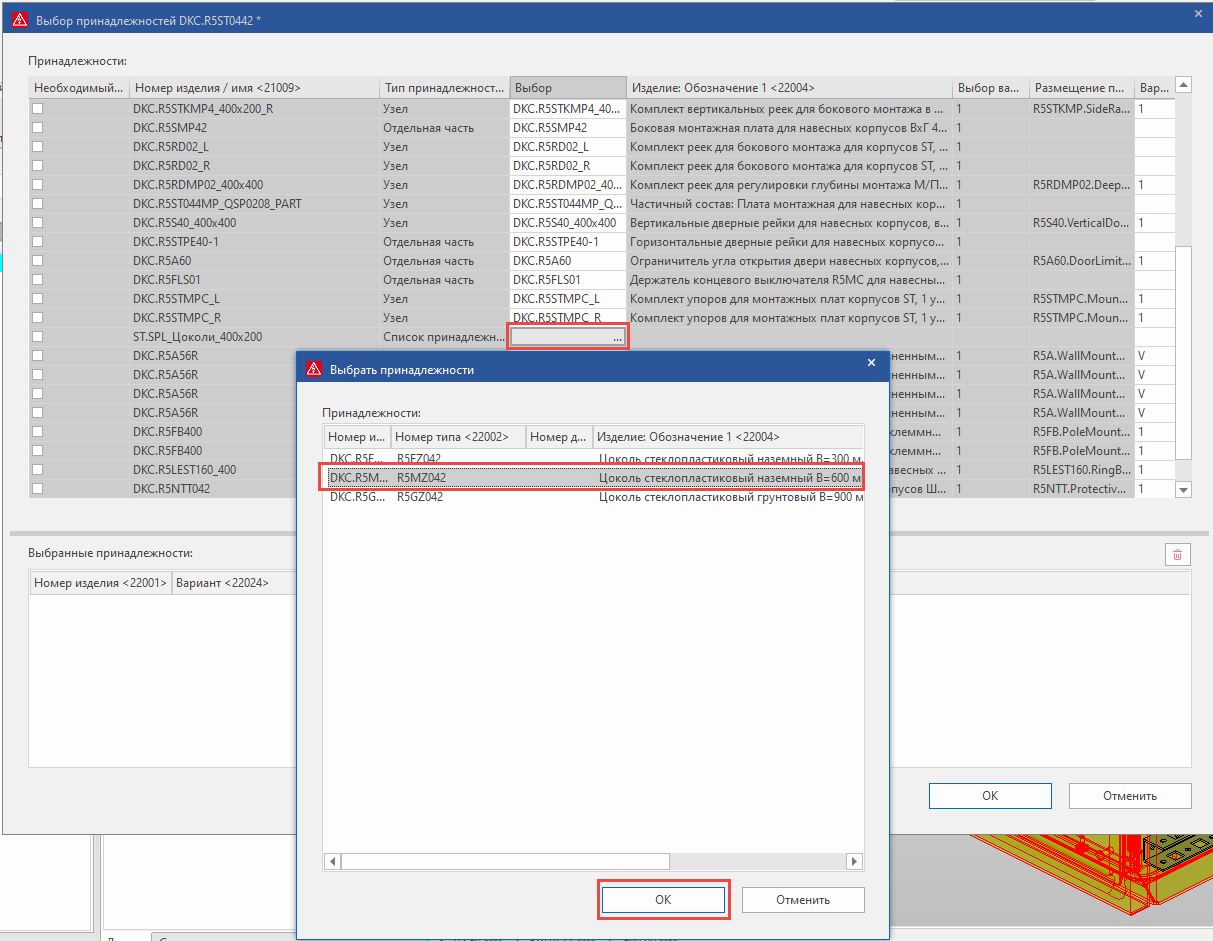

Рис. 11 Диалог выбора конкретной принадлежности из списка
- Вставка из списка вариантов (список принадлежностей) с вариантами установки (вертикально/горизонтально)
В некоторых случаях вместо конкретных принадлежностей отобразится список принадлежностей. Это означает, что для данной позиции возможно использование нескольких вариантов изделий (например, разные типы кронштейнов для настенного крепления — с обычными или удлиненными болтами). После выбора изделия из списка принадлежностей есть возможность выбора варианта установки, например, вертикальное или горизонтальное размещение.
Порядок действий:
- Сначала выбрать список принадлежностей (позицию);
В открывшемся окне — выбрать нужное изделие из доступных вариантов;

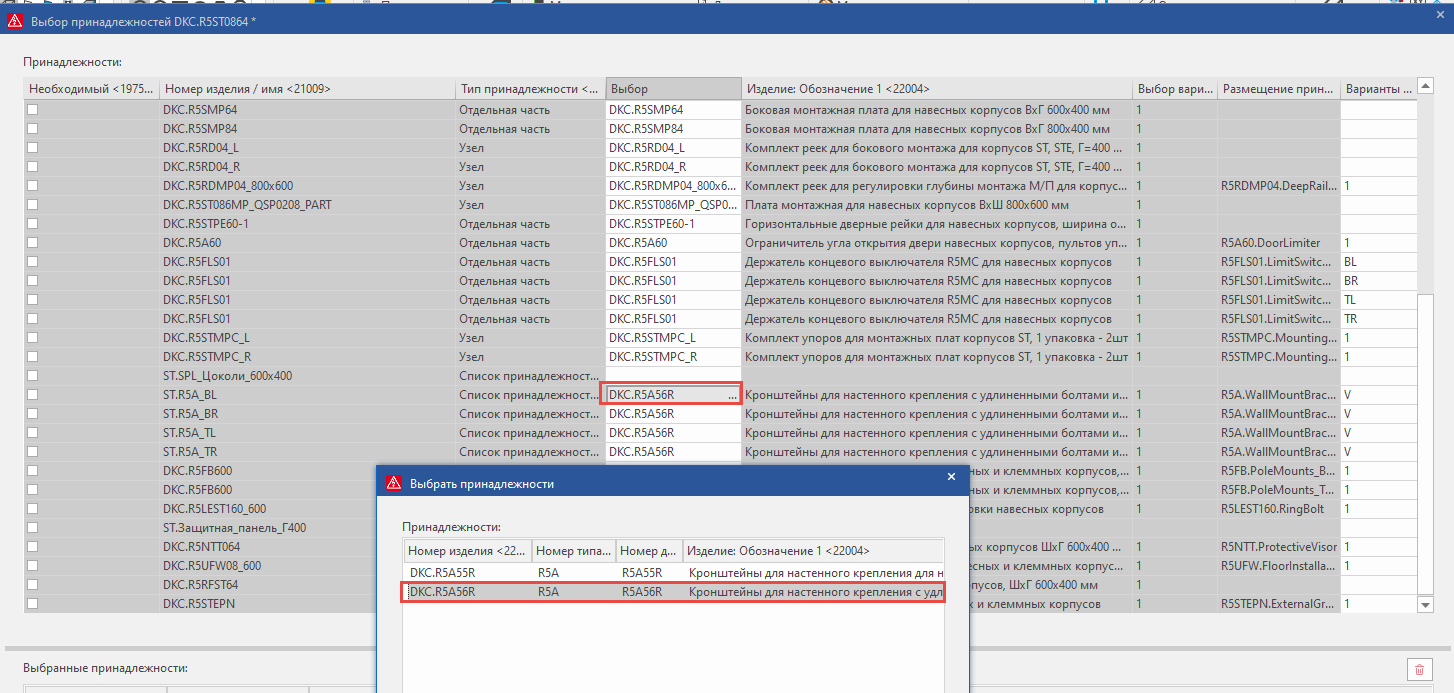

Рис. 12 Диалог выбора конкретной принадлежности из списка (продолжение)
- В столбце Варианты установки выбрать желаемый вариант размещения (вертикальный или горизонтальный). По умолчанию указан вертикальный вариант.

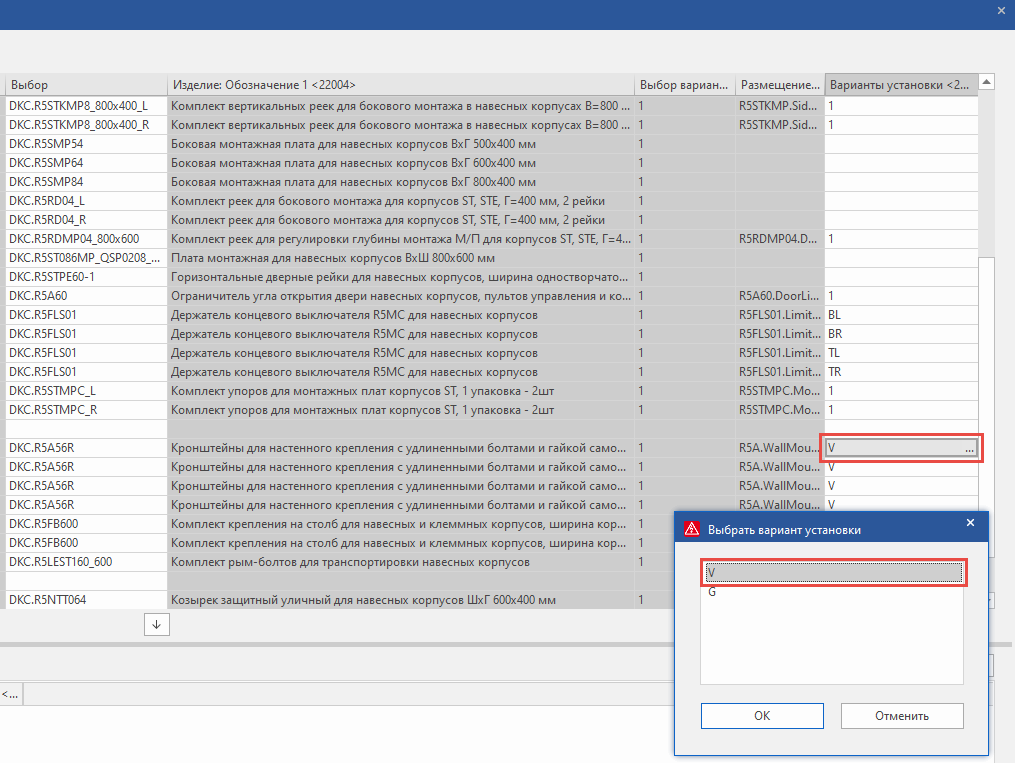

Рис. 13 Диалог выбора варианта установки принадлежности
- После выбора нажать стрелку вниз для добавления в 3D.
- В нижней части окна расположена область «Выбранные принадлежности». В 3D-пространство будут вставлены только те элементы, которые добавлены в эту область.
- За одну операцию можно выбрать и вставить несколько различных принадлежностей одновременно.
- Процесс вставки принадлежностей можно повторять необходимое количество раз.
4.4 Автоматическое размещение принадлежностей
Некоторые принадлежности после вставки не требуют ручной установки в 3D-пространстве, так как размещаются автоматически. Это происходит благодаря встроенному в EPLAN механизму «Размещения принадлежностей», который устанавливает компонент в соответствующее положение в 3D модели основания шкафа.
К принадлежностям, размещаемым автоматически, относятся:
К принадлежностям, размещаемым автоматически, относятся:
- Ограничитель угла открытия двери
- Кронштейны для настенного крепления
- Крепления на столб
- Держатель концевого выключателя
- Комплект рым-болтов
- Козырек уличный
- Комплект реек для регулировки глубины монтажа
- Вертикальные дверные рейки
- Цоколь стеклопластиковый
- Комплект фланцев цоколя
- Профили цоколя
- Фланец для корпусов
- Плата монтажная
- Внешняя точка заземления
- Боковая рейка
- Рама пластронной системы
- Упор для монтажных плат
- Комплект напольной установки
Автоматическое размещение 3D макросов изделий принадлежностей работает корректно только при условии, что выбранный электрошкаф поддерживает установку соответствующих принадлежностей и что они добавлены через механизм стандартной вставки (см. п.4.3).
4.5 Вставка принадлежностей вручную
Все принадлежности, не указанные в списке автоматического размещения (см. п. 4.4), требуют ручного размещения в 3D-модели шкафа.
Для удобства в EPLAN предусмотрены инструменты позиционирования:
Захват монтажной поверхности — позволяет привязать элемент к доступной плоскости, например, к стенке шкафа или монтажной плате.
Захват монтажной сетки — помогает выровнять принадлежности по координатной сетке для точного и симметричного размещения.

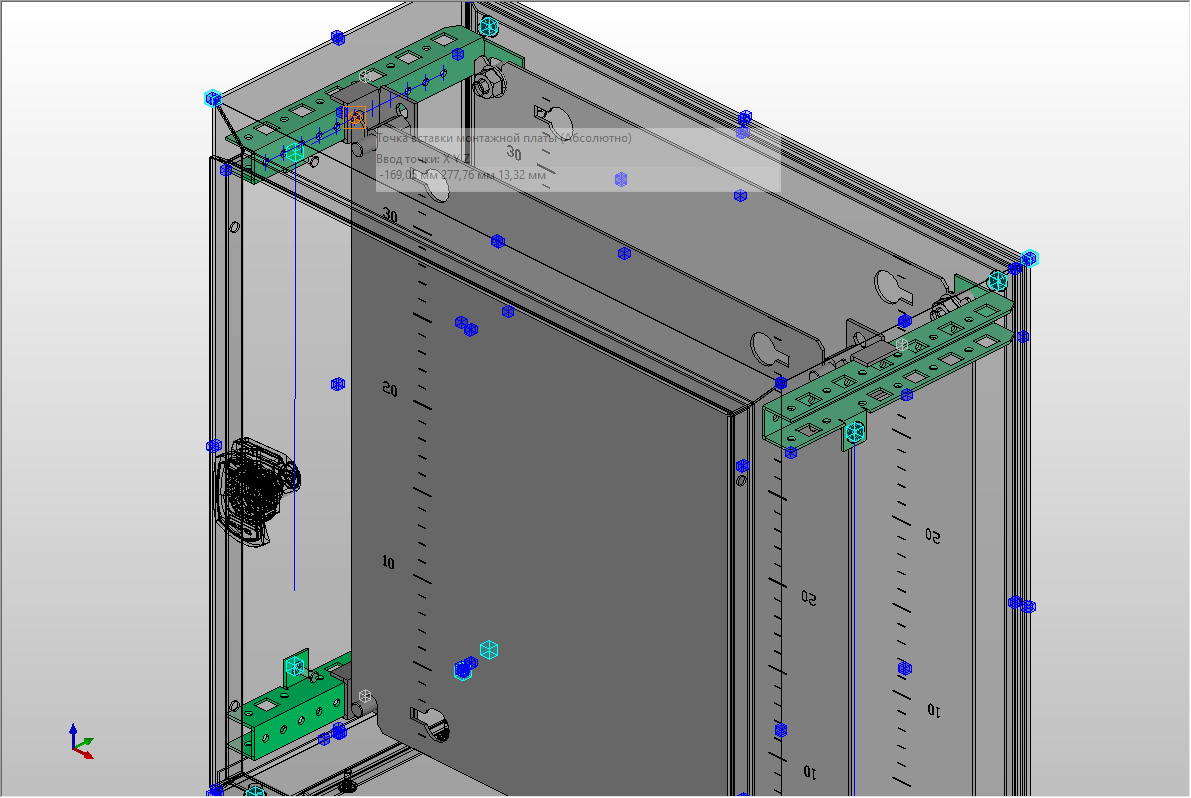

Рис. 14 Работа функций захвата поверхности и сетки

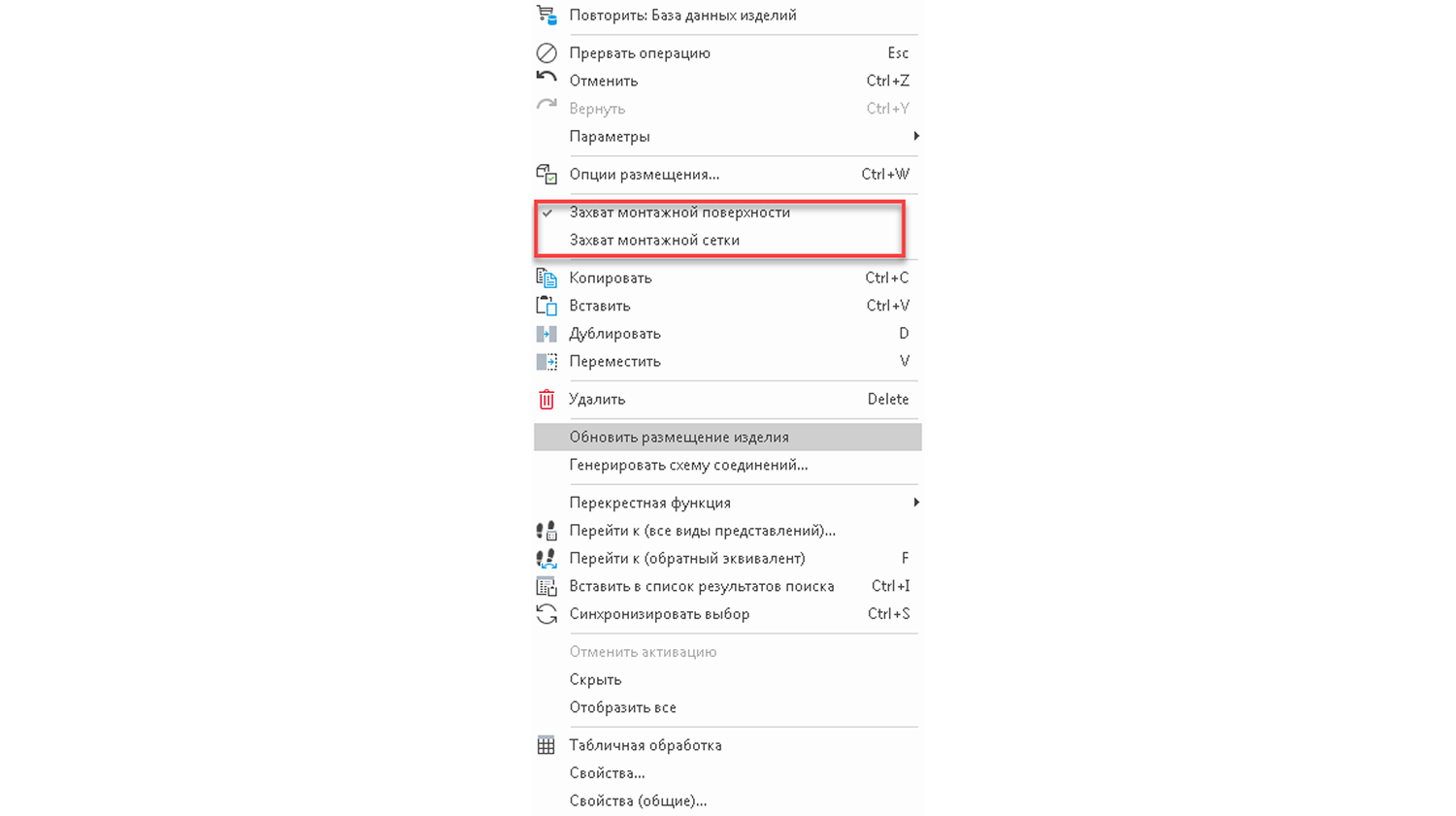

Рис. 15 Панель инструментов с вызовом функций захвата поверхности и сетки
4.6 Работа с принадлежностями без 3D-макросов
В базе данных также присутствуют изделия, которые не снабжены
3D-макросами. Такие изделия нельзя автоматически вставлять и размещать в 3D-модели шкафа, поэтому их добавление выполняется вручную.
Порядок действий:
В навигаторе пространства листа выделите изделие Электрошкаф.
3D-макросами. Такие изделия нельзя автоматически вставлять и размещать в 3D-модели шкафа, поэтому их добавление выполняется вручную.
Порядок действий:
В навигаторе пространства листа выделите изделие Электрошкаф.
Рис. 16 Выделение шкафа в навигаторе пространства листа для работы с принадлежностями без 3D-макросов
- Перейдите во вкладку свойства компонента и откройте вкладку Изделие.
- В столбце номер изделий выберите строку, начиная со второй и назначьте изделие.
- Нажмите кнопку с многоточием (...) для вызова окна выбора последующих изделий (принадлежностей).
- Выберите нужные принадлежности вручную из базы данных.
Рис. 17 Диалог выбора принадлежности без 3D-макроса.
Выбор и размещение таких принадлежностей (дополнительных изделий) выполняется полностью вручную, без автоматического позиционирования в 3D.
