Как в EPLAN настроить каталоги для сетевой работы.
Когда в компании несколько пользователей работают с EPLAN, целесообразно организовать общий доступ к системным данным через файловый сервер. Это упростит совместную работу над проектами, стандартизирует библиотеки и унифицирует стиль оформления.
Системные требования EPLAN к серверу
Для этого потребуется сервер или ПК, выполняющий роль файлового сервера. Ключевым фактором является высокая скорость передачи данных. Для работы с базами данных рекомендуется скорость не менее 100 Мбит/с, а при многопользовательской работе с проектами – не менее 1 Гбит/с. Также рекомендуется использовать быстрый SSD-диск объемом от 500 ГБ. Конкретные параметры оборудования сервера приведены в инструкции по установке Eplan.
Настройка сервера:
На сервер необходимо переместить папку Data, обычно расположенную в «%PUBLIC%\EPLAN\» (если при установке не было указано другое расположение). Затем каждому пользователю необходимо создать сетевой диск для доступа к папке Data.
Настройка EPLAN:

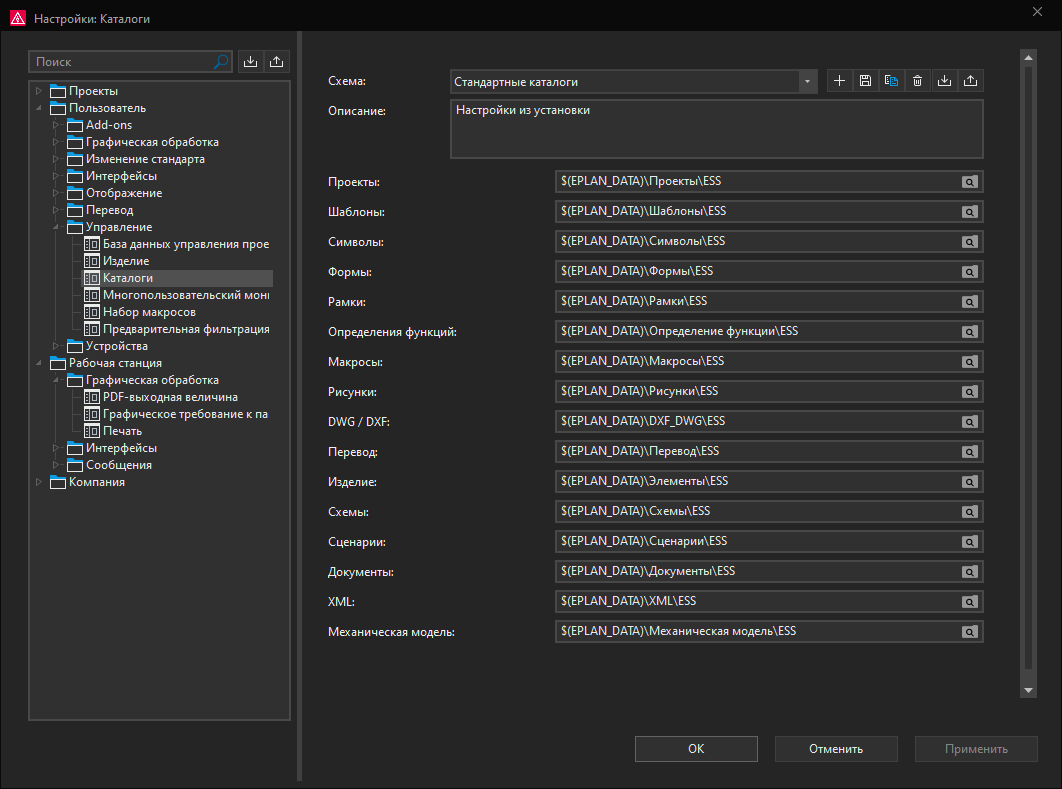

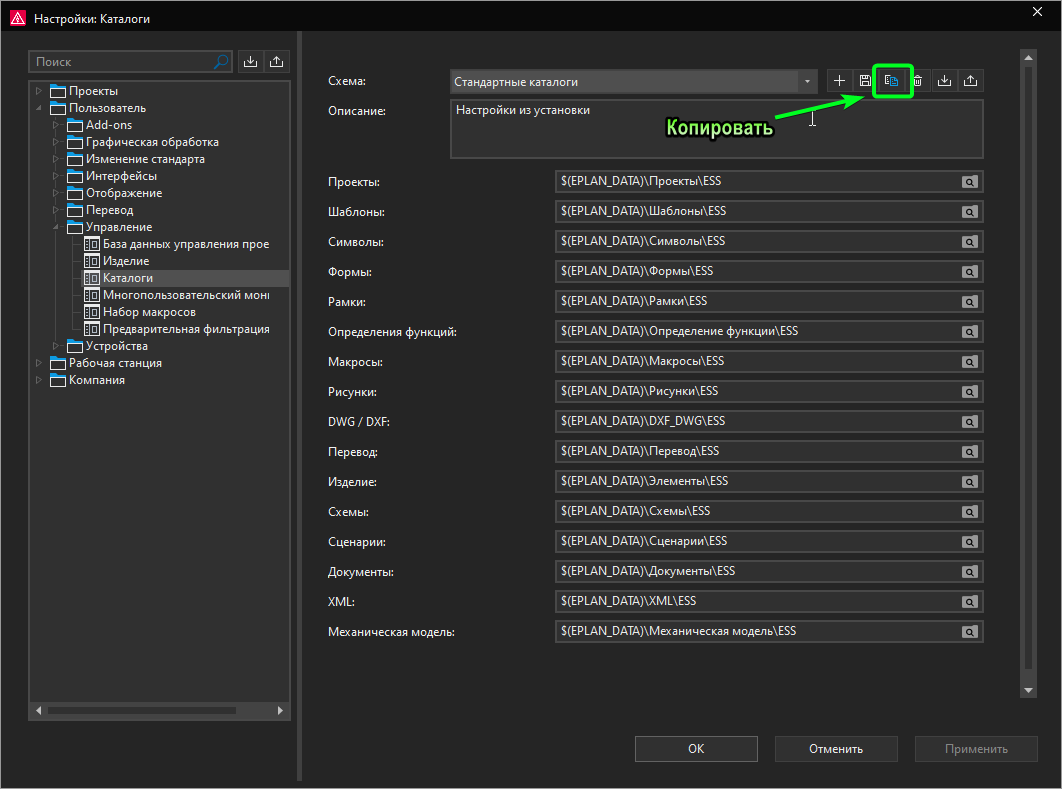

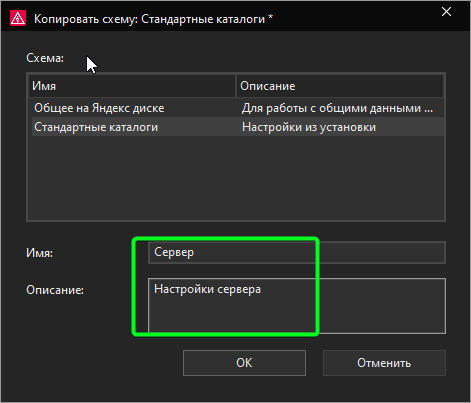

- В настройках EPLAN перейдите в раздел "Пользователь – Управление – Каталоги". Создайте новую схему настроек, например, "Сервер". Проще всего это сделать копированием схемы "Стандарт"

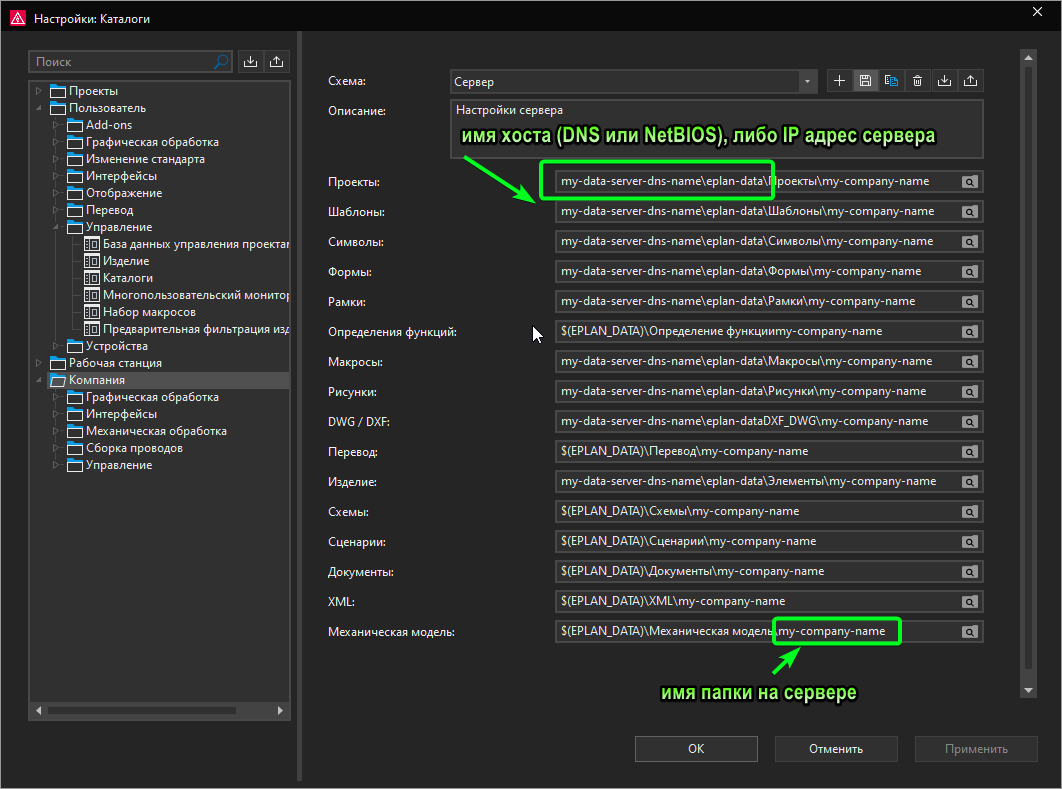

- Измените пути к данным на сетевой диск, указывая соответствующие папки. Для многопользовательской работы также измените путь к каталогу хранения проектов на сетевой.
- Последовательно измените пути к каталогам EPLAN: "Шаблоны", "Символы", "Формы", "Рамки", "Макросы", "Рисунки", "Схемы", "Сценарии" и "Документы".
Важно: при изменении путей к папкам "Символы", "Формы" и "Рамки", дальнейшее создание и редактирование этих данных должно производиться только в указанных каталогах, иначе они перестанут синхронизироваться с проектом. Это может привести к проблемам с обновлением форм, рамок или символов EPLAN в проекте после редактирования.
- Путь к папке "Определение функции" можно оставить локальным. Также не обязательно менять пути к папкам "Механическая модель" и "XML".
Шаблоны
Здесь хранятся базовые проекты EPLAN (.ZW9) для создания новых проектов. Часто пользователи создают первый проект на основе стандартного шаблона, а затем разрабатывают уникальный базовый проект, адаптированный под нужды компании, отрасли или заказчика. Также здесь находятся шаблоны Excel для экспорта маркировки и внешней обработки свойств.
Символы
Папка с библиотеками символов для проектов EPLAN. Важно создавать новые библиотеки в корневом каталоге для корректной синхронизации данных с проектом. Символы необходимы для создания электрических схем, отчетов и планов расположения оборудования.
Формы
Здесь хранятся формы для автоматической генерации отчетов EPLAN (титульные листы, содержания, спецификации, перечни кабелей и т.д.). Новые формы также следует создавать в корневом каталоге.
Рамки
Папка с рамками EPLAN, определяющими формат и основную надпись страниц (листов/чертежей). Важно создавать новые рамки в корневом каталоге для обеспечения синхронизации.
Определения функций
Это ключевая библиотека классов компонентов, обеспечивающая работу с проектом и базой данных изделий EPLAN. Содержит определения функций для символов и изделий. При переходе на новую версию программы рекомендуется обновлять эту библиотеку в текущих проектах.
Макросы
Макросы EPLAN для электрических схем, 3D-компоновки и контуры для Pro Panel. Пути к макросам обычно указываются в базе данных изделий. Макросы можно использовать через "Центр вставки" или с помощью генераторов схем, таких как Cogineer, Preplanning или EPLAN Engineering Configuration (EEC) One.
Рисунки
Фотографии изделий, пиктограммы для интерфейса и изображения (TIFF, BMP, JPEG), например, логотип компании. В базе данных изделий часто указывается путь к графическому файлу изделия (например, к автоматическому выключателю).
DWG/DXF
Папка для сохранения чертежей в формате DWGDXF AutoCAD (необязательно).
Перевод
База данных перевода (словарь), если не перенесена на SQL-сервер.
Изделия (элементы)
База данных изделий, если не перенесена на SQL-сервер. В настройках EPLAN ("Пользователь – Управление – Изделия") необходимо указать базу данных изделий.
Схемы
База данных изделий, если не перенесена на SQL-сервер. В настройках EPLAN ("Пользователь – Управление – Изделия") необходимо указать базу данных изделий.
Документы
Рекомендуется сохранять настройки для автоматической обработки проекта.
XML
Рекомендуется сохранять XML-файлы для экспорта/импорта.
Механическая модель
Рекомендуется хранить файлы STEP для импорта в 3D-компоновку Pro Panel.
После создания новой настройки в разделе "Пользователь – Управление – Каталоги" (например, "Сервер"), ее можно экспортировать и импортировать в настройки других пользователей.
После создания новой настройки в разделе "Пользователь – Управление – Каталоги" (например, "Сервер"), ее можно экспортировать и импортировать в настройки других пользователей.
Дополнительные настройки
Для совместного использования сетевой базы данных изделий, перевода и управления проектами требуются дополнительные настройки.
Выбор базы данных изделий осуществляется в настройках EPLAN "Пользователь – Управление – Изделия".
Настройка базы данных перевода – в разделе "Пользователь – Перевод – Словарь".
Доступ к базе данных управления проектами – в настройках "Пользователь – Управление – База данных управления проектами".
Выбор базы данных изделий осуществляется в настройках EPLAN "Пользователь – Управление – Изделия".
Настройка базы данных перевода – в разделе "Пользователь – Перевод – Словарь".
Доступ к базе данных управления проектами – в настройках "Пользователь – Управление – База данных управления проектами".
